铝型材

铝型材是一种带有“T型槽”的标准化铝合金材料（常用 6063），通过热熔，挤压从而得到不同截面形状的铝材料。通过专用连接件进行组装，铝型材周边的功能配件极为完善，可谓「成年人的乐高」。

  • 高强度、轻量化：比钢材轻，比木材坚固。

  • 模块化与灵活性：可轻松拆卸、重组、扩展，设计变更成本低。

  • 美观工业风：外观整洁，现代感强。

  • 无需复杂工具：无需焊接，基础组装工具简单。

主流规格

新手推荐从欧标入手，欧标铝型材是主流选择。型材槽口为“凹”字形，连接件隐藏性好，外观更整洁。常见规格：2020, 2040, 3030, 3060, 4040, 4080, 4545, 8080等（数字代表截面长宽，单位：毫米）。

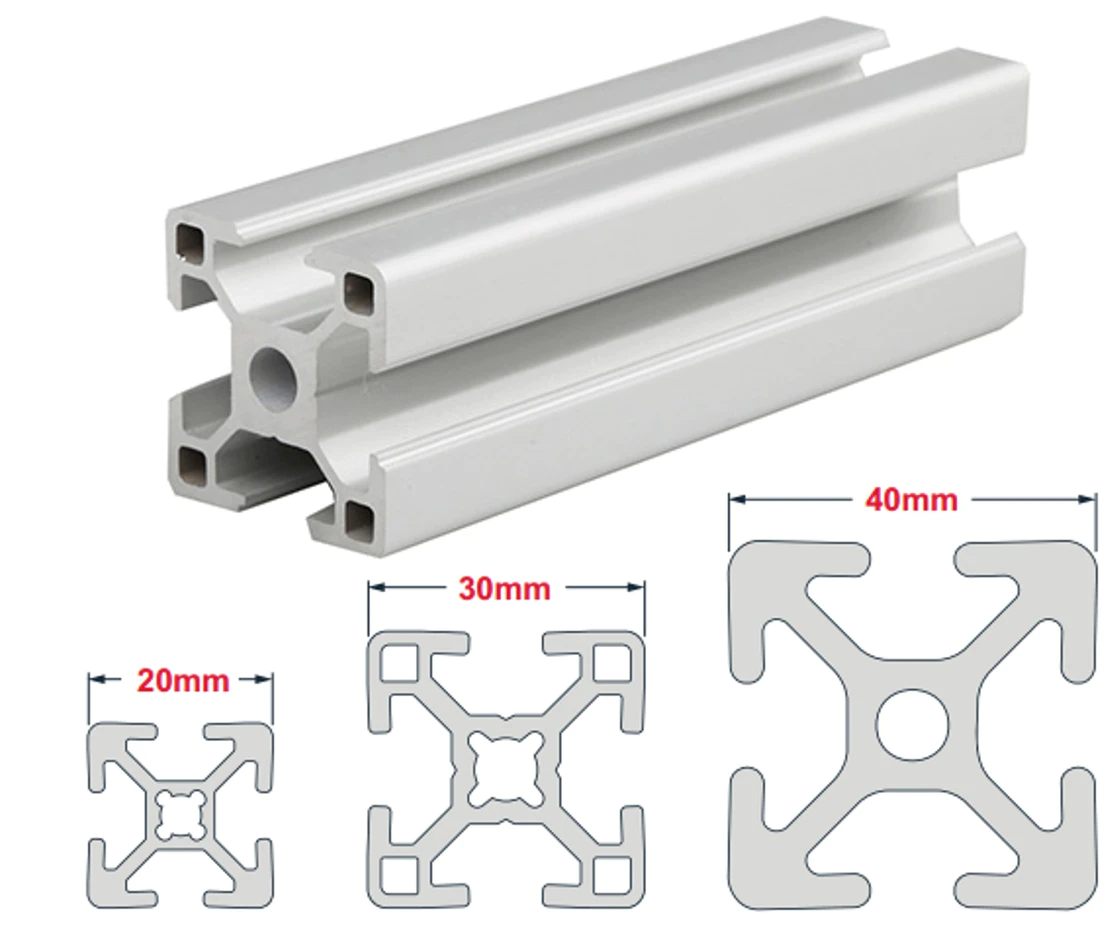

铝型材及横截面

新手建议：从2020或3030开始，成本较低，适合中小型项目（如桌面收纳架、小工作台、3D打印机框架）。

国标：槽口为“凸”字形，连接方式略有不同，目前应用逐渐减少。

重要提示：不同体系的型材和连接件通常不兼容，选定一个体系后，所有配件都应在此体系内购买。

项目构想

从简单开始：不要一开始就挑战复杂家具。推荐入门项目：

  • 桌面显示器支架

  • 小型书架或置物架

  • 小型工作台/桌子

关键流程及要点：

  • 画草图：在纸上或使用绘图软件（如Windows画图）画出结构图。也可以是用maycad等专业软件。

  • 确定关键尺寸：长、宽、高。

  • 思考受力点：哪里需要承重，就在哪里增加支撑。

使用 MayCAD作为设计软件，MayCAD 提供了直观的操作逻辑，只需选择型材型号，然后直接在三维空间中拉伸建模即可。完成设计后，我们能直接导出材料清单。

二、核心组件与配件

核心结构件

  • 铝型材：根据设计长度和规格购买。卖家通常提供切割服务。

  • 螺钉/螺母：最常见的是T型螺母和内六角圆柱头螺钉。

不锈钢T型螺母_产品展示_昆山中用九科精密五金制品有限公司

内六角圆柱头螺钉全牙/半牙标准型-东莞市雅烁五金工具有限公司

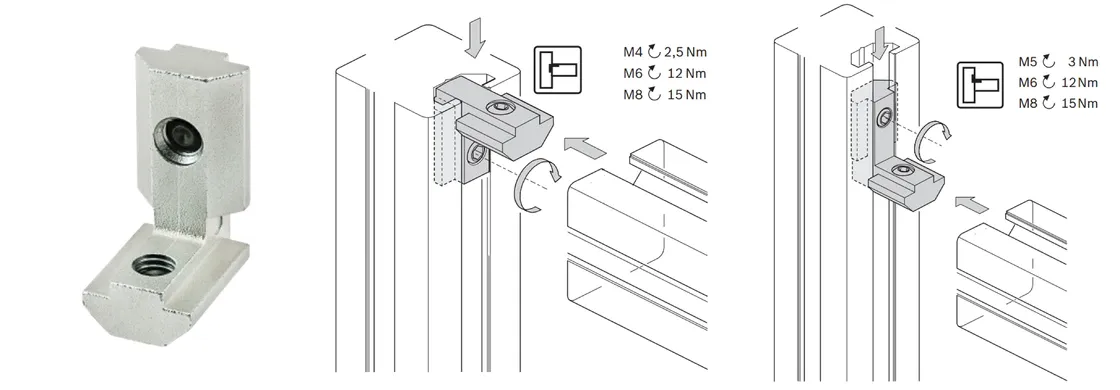

T型螺母：卡入型材槽内，用于连接角件等。

内六角螺钉：直接拧入滑块螺母或T型螺母中。

关键连接件

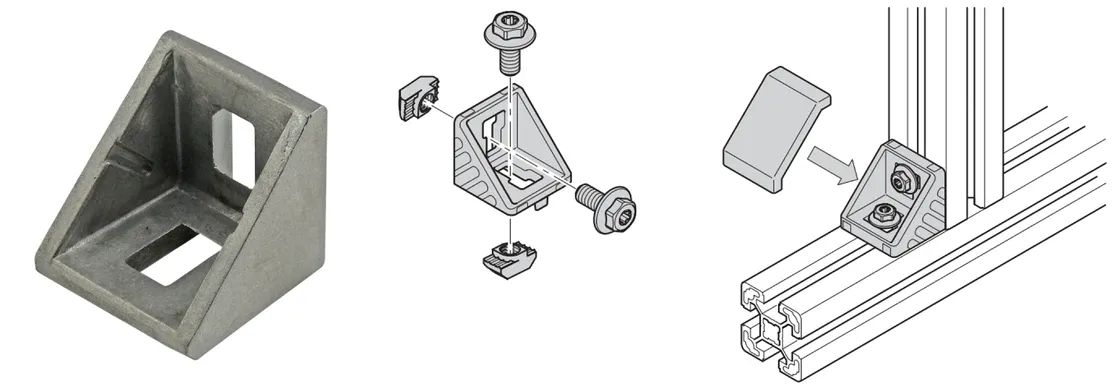

角件（角码）：最常用、最坚固的连接方式，用于90度连接。分内置角件和外置角件。


角槽连接件：角槽是应用最多的内置连接件，优点是完全藏于型材槽内，较为美观，缺点是强度低。

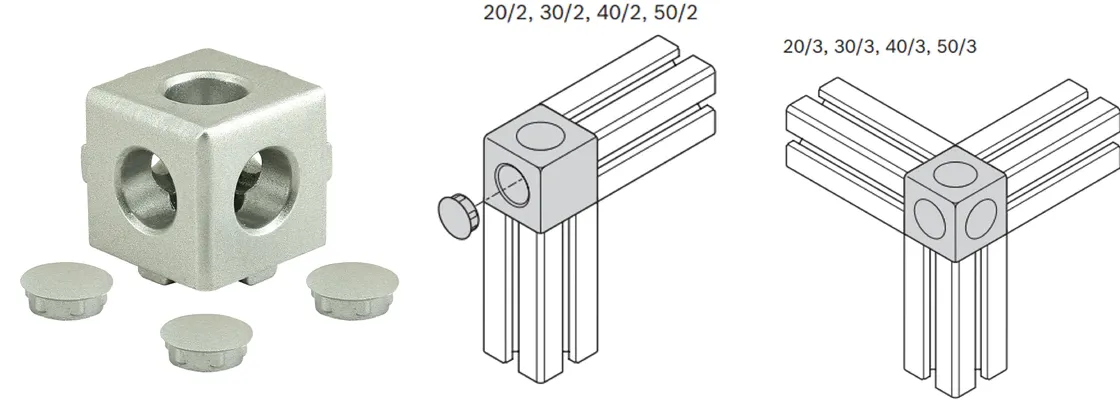

三维角连接件（三通）：用于三个方向的型材连接。二通/三通，外表美观，需要对被连接的型材攻牙（购买时需要跟商家确认）。

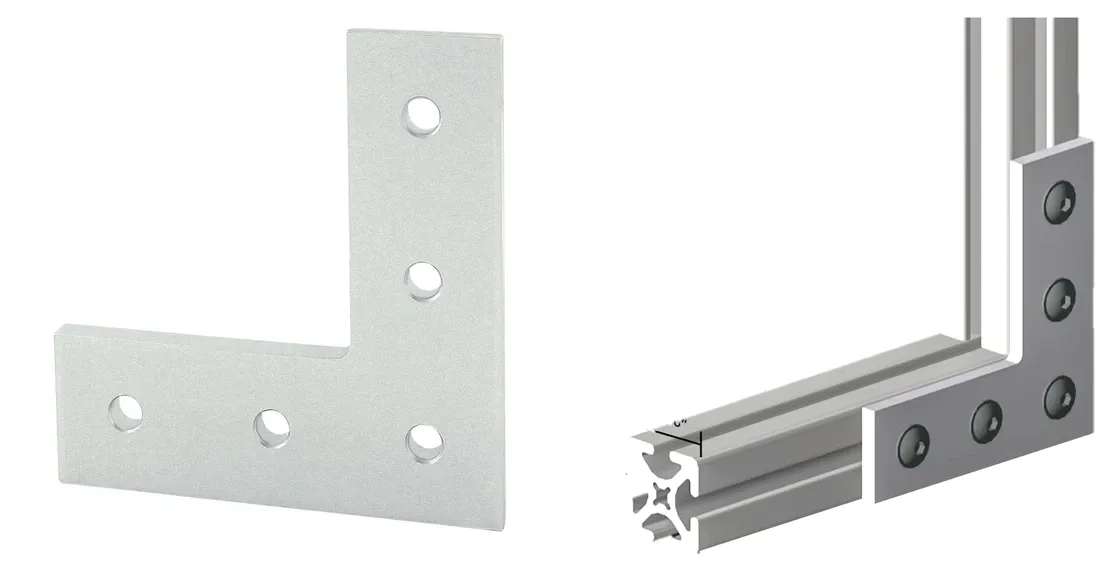

专用连接板：用于并排连接或特定结构的加强。


功能性配件

  • 端面连接件/内六角螺栓：用于两根型材的端对端直线连接。

  • 蹄脚/脚轮/福马轮：为框架提供支撑或移动能力。

  • 面板/板材：作为桌面、隔板（常用材料：亚克力、木板、金属板）。

  • 槽条/封条：嵌入型材槽内，起装饰和防尘作用。

三、工具准备

必备基础工具

  • 内六角扳手/螺丝刀：最核心的工具，建议购买一套质量好的球头内六角扳手，方便斜向操作。

  • 橡胶锤/木槌：用于辅助安装连接件和调整型材位置，避免金属损伤。

  • 卷尺/直角尺：确保测量和角度的准确性。

  • 手套和护目镜：保护双手不被铝屑划伤，保护眼睛。

进阶/可选工具

  • 角码定位器：确保两个角码的安装孔位完全对称，提升精度和效率。

  • 台钳：固定型材，方便加工。

  • 手电钻/电动螺丝刀：提高拧螺丝效率（注意扭矩，不要过紧）。

  • 型材切割器/小型手锯：如果需要自行切割型材。

四、实战步骤

采购清单

根据你的设计图，列出所有所需材料清单：

  • 铝型材（规格、长度、数量）

  • 连接件（种类、数量）

  • 螺母和螺栓（种类、数量）

  • 功能配件（脚轮、面板等）

组装流程与技巧

  • 清点与检查：对照清单检查所有零件是否齐全。

  • 预组装：先不要拧紧所有螺丝，将主要框架搭起来，检查尺寸和结构是否正确。

  • 从底部开始：对于桌子、柜子等项目，从底部的框架开始组装是最高效的。

  • 对角线测量：在拧紧关键部位前，测量框架的对角线长度，确保两者相等，这是检验框架是否“方正”的关键。

  • 分步拧紧：不要在一个地方一次性拧到最紧，应像给汽车换轮胎一样，对角、分次、逐步上紧，让应力均匀分布。

  • 安装面板与附件：主体框架稳定后，最后安装桌面、隔板等。

五、灵感拓展与资源

灵感来源

  • 在线社区：如Reddit的r/DIY、r/3Dprinting，看看别人是如何使用铝型材的。

  • 视频平台：在B站、YouTube搜索“铝型材 DIY”、“2020 aluminum profile project”。

  • 厂商案例：很多铝型材卖家会提供经典案例图。

设计软件

  • 入门级：米思米（MISUMI）的FrameDesigner、怡合达FA工厂自动化 等厂商网站提供的在线配置工具，可以傻瓜式拖拽生成模型和物料清单。

  • 进阶级：Fusion 360, SolidWorks 等专业3D建模软件，可以进行精确的力学模拟和复杂设计。

采购渠道

  • 线上平台：淘宝、1688是主要采购地，选择信誉好的品牌店或厂家店。

  • 采购技巧：首次购买建议选择一家店铺配齐大部分零件，以减少运费和沟通成本。可以少量购买一些备用螺母和螺栓。

最后寄语

铝型材DIY的魅力在于其无限的创造可能性。不要害怕犯错，第一个作品也许不完美，但这个过程积累的经验是无价的。从一个小项目开始，享受“搭建”的乐趣吧！
